ZPW-2000A型站内电码化CAD系统
阅读次数:118 作者: 发布时间:2018-07-10 17:42:50

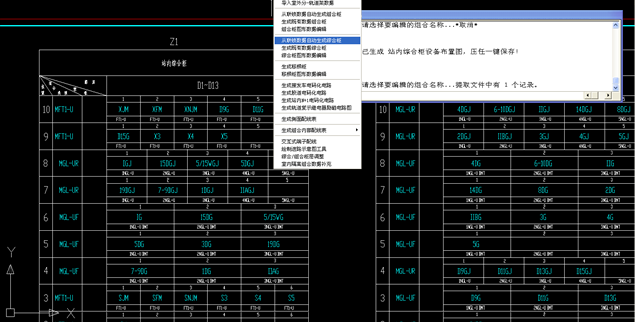

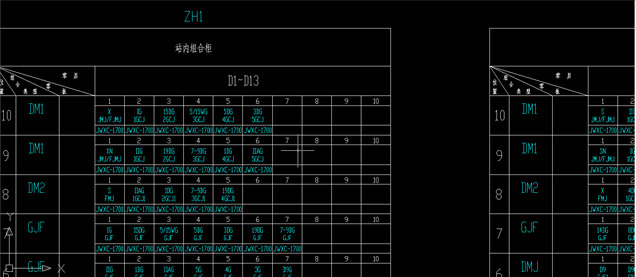

本软件系统以ZPW-2000A型站内电码化设计和实现原理为依据,结构合理,组合种类少。系统设计了可供用户选择的连续生成与分步生成两种模式,可实现与深蓝公司的计算机联锁系统设计的数据共享,完成自动配线及数据更新。用户只需在Excel文件中简单定义了进路的电码化参数,即可自动生成组合柜、综合柜和移频柜的设备安排,进而全自动生成如下电码化电路图:

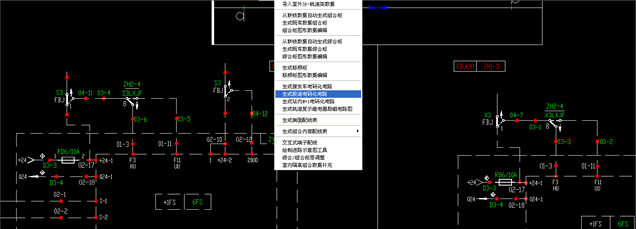

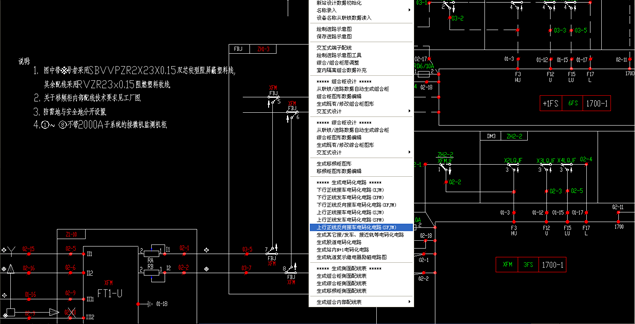

   ● 各正线正、反向接/发车电码化电路图;
   ● 各侧线股道电码化电路图;

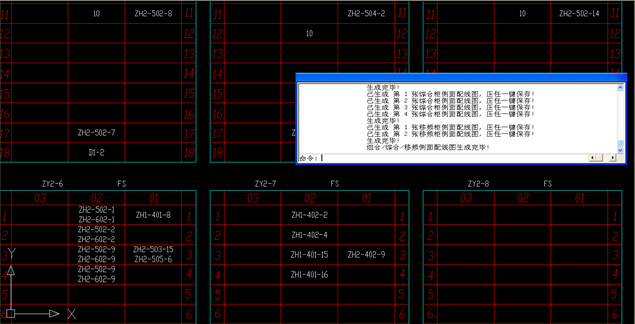

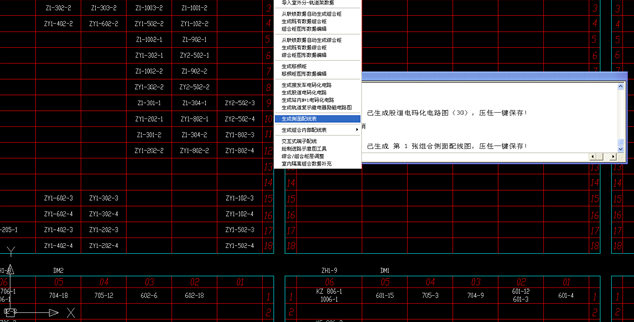

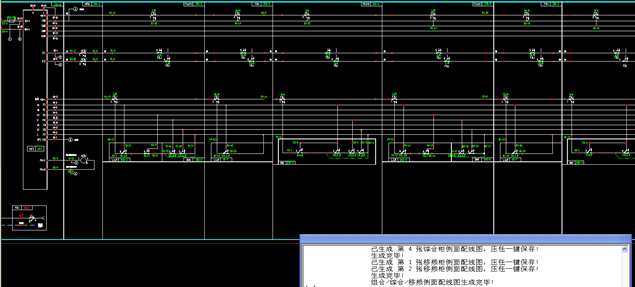

   ● 综合/组合/移频柜侧面配线图;
   ● 轨道复示继电器励磁电路图;
   ● N+1电码化电路图;

   ● 组合内部配线图等。
